Productoverzicht

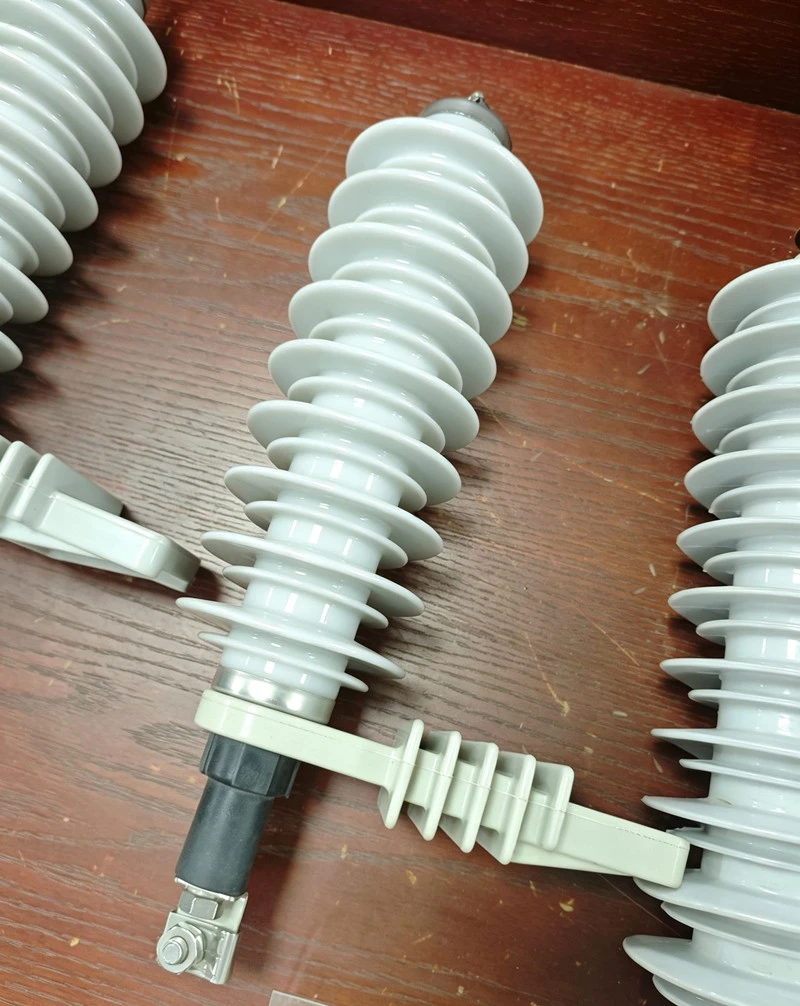

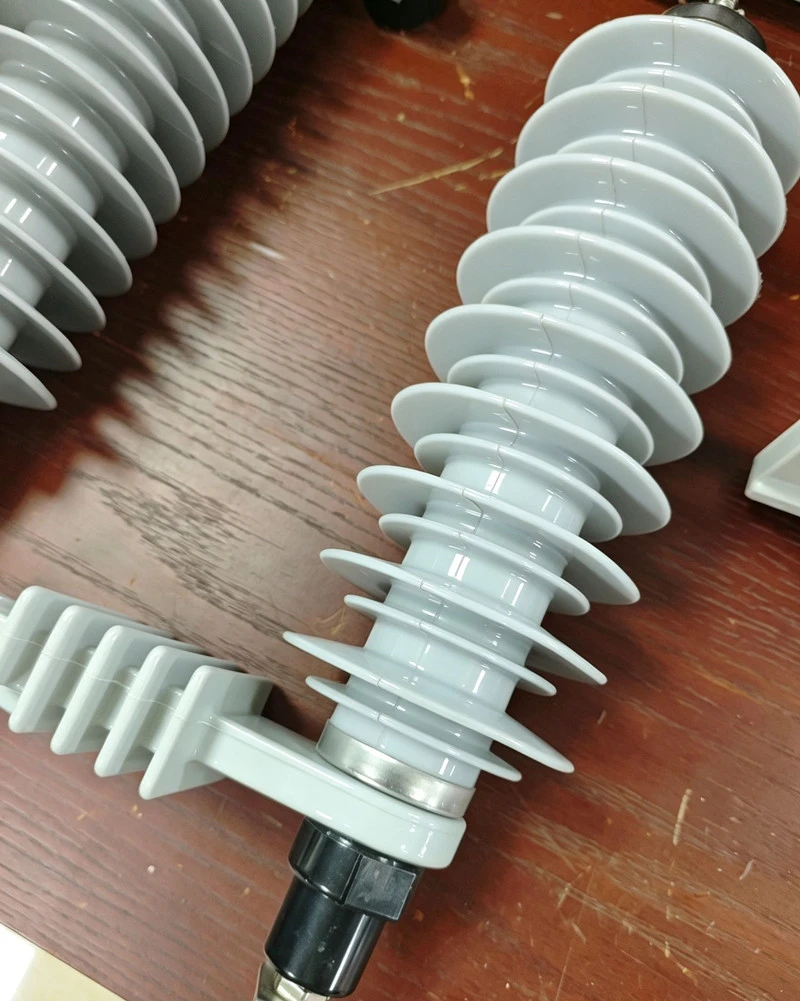

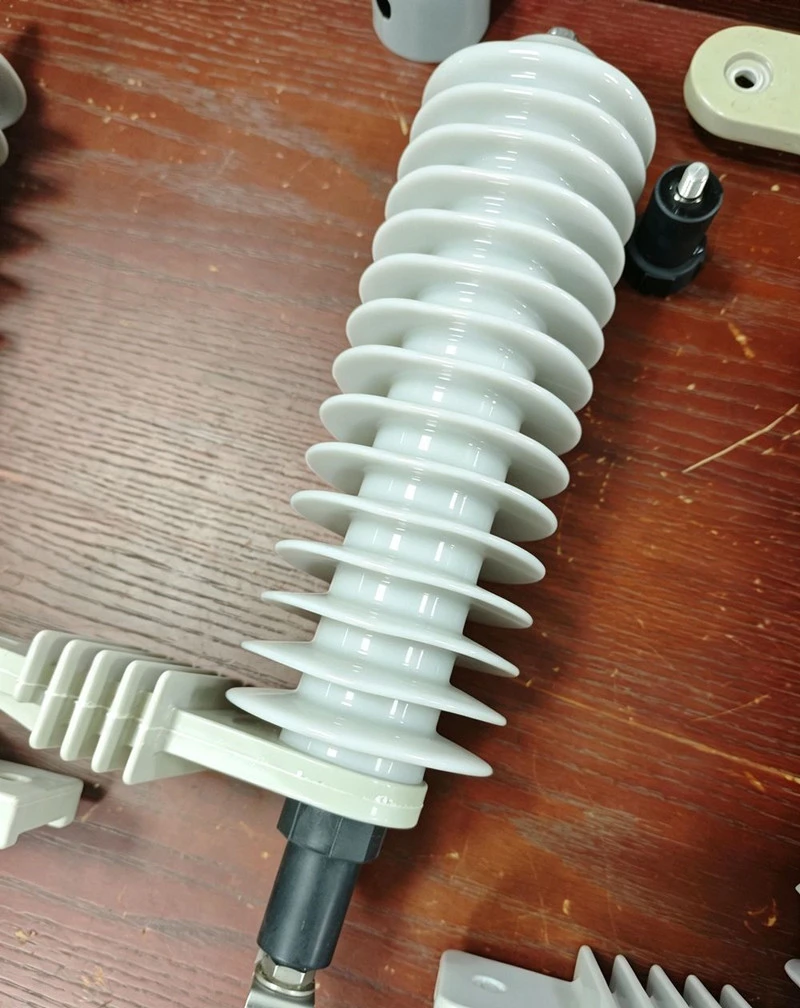

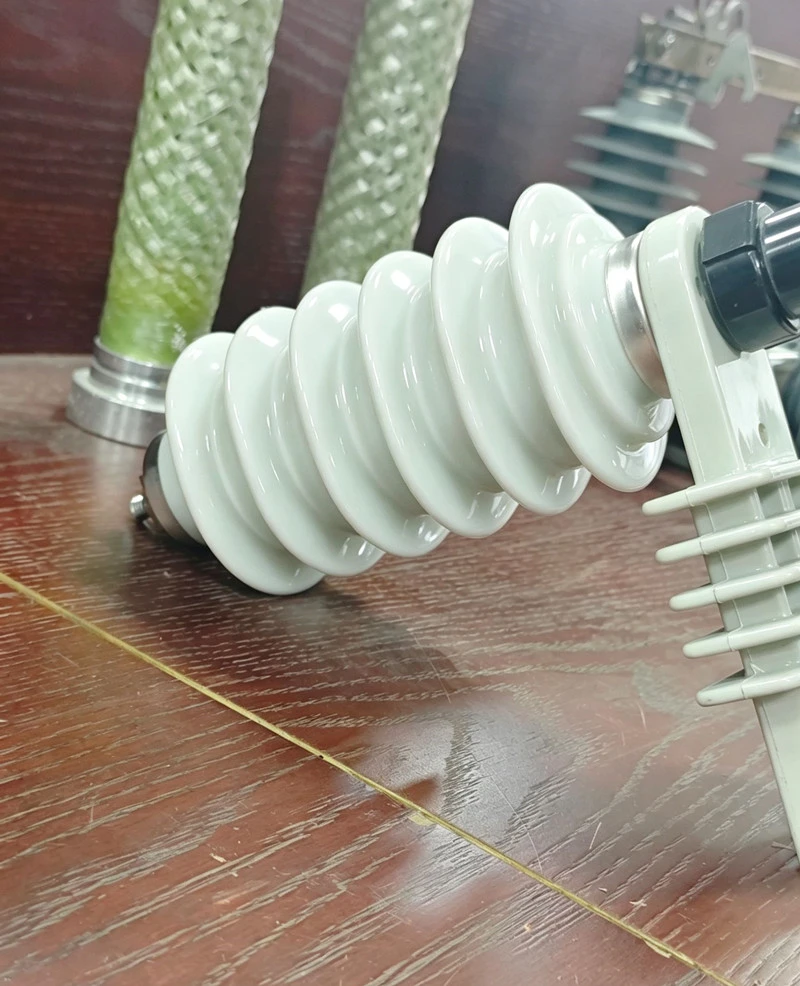

Deze elektrokeramische overspanningsafleider maakt gebruik van gestapelde zinkoxide-varistorschijven die zijn afgedicht in een gesinterde keramische behuizing met hoge temperatuur- om bliksemstoten en schakeloverspanning te onderdrukken. Bij normale netspanning behoudt de unit een goede isolatiestatus. Wanneer abrupte spanningspieken optreden, wordt de kern van zinkoxide snel geleidend en wordt de stootstroom naar de aarde geleid.
Vergeleken met polymere afleiders leveren keramische omhulsels betere antiverouderingsprestaties onder buitenomstandigheden. Toch is keramisch materiaal van nature bros; ruwe behandeling tijdens transport en installatie op-site is de belangrijkste oorzaak van productschade. Het volledig afgedichte ontwerp maakt regelmatig onderhoudswerk overbodig, maar periodieke visuele controles blijven noodzakelijk. Stofophoping en milieu-erosie op lange termijn- kunnen verborgen fouten veroorzaken als ze worden genegeerd.
Productclassificatie en praktisch
Toepassingsopmerkingen
2.1 Distributietype
Dit compacte, lichtgewicht model wordt gewoonlijk geïnstalleerd op distributiepalen op het platteland en in de voorsteden, samen met op palen-gemonteerde transformatoren. De bliksembeveiligingsvoorzieningen op de meeste bovengrondse lijnen op het platteland zijn onvolledig, waardoor kleine overspanningsinterferentie een terugkerend probleem is. Het product kan gemakkelijk worden gemonteerd zonder grote bouwmachines.
We hebben veel feedback verzameld van veldoperaties. In de relatief kleine keramische schuurtjes verzamelt zich na langdurig gebruik geleidelijk stof. Bij droog weer kan oppervlaktevuil een lichte daling van de isolatieprestaties veroorzaken. Een basisreiniging om de paar jaar draagt bij aan het behoud van stabiele werkomstandigheden.
2.2 Stationtype
Zware- afleiders zijn ontworpen om apparatuur binnenshuis in onderstations en energiecentrales te beschermen. Dikkere keramische behuizingen en versterkte interne metalen fittingen zorgen ervoor dat het product hoge impulsstromen kan verdragen tijdens netstoringen. Het biedt betrouwbare bescherming voor hoofdtransformatoren, schakelapparatuur en railsystemen onder langdurige bedrijfsomstandigheden met volledige- volledige- belasting.
De versterkte constructie leidt tot een hoger totaalgewicht. Installatieteams moeten zorgen voor een stevige bevestiging en een goede aarding. Door voortdurende trillingen kunnen de aansluitingen waarschijnlijk losraken als de installatie niet goed is vastgezet.
2.3 Lijntype
Lijnafleiders- worden rechtstreeks op bovengrondse geleiders gemonteerd. Ze vertragen de geleidelijke verslechtering van de isolatie veroorzaakt door frequente bliksemactiviteit en verkleinen de kans op ongeplande lijnreizen. Ze worden op grote schaal ingezet in open landbouwgronden en berggebieden waar natuurlijke bliksemafscherming onvoldoende is.
Een belangrijk punt om op te merken: elke barst in de keramische buitenschaal veroorzaakt door externe krachten zal de interne afdichting snel verbreken, waardoor de levensduur van het hele product aanzienlijk wordt verkort.
2.4 Aangepast speciaal type
Standaardmodellen zijn niet geschikt voor zware, extreme bedrijfsomstandigheden. We passen de stalstructuur, de kruipafstand en de anti-corrosiebehandeling voor metalen onderdelen aan op basis van de daadwerkelijke resultaten van het locatieonderzoek. Op maat gemaakte producten zijn van toepassing op windparken op grote-hoogte met sterke ultraviolette straling, kuststations die te kampen hebben met constante zoute mist en productielocaties gevuld met zwevend geleidend stof.
Op maat gemaakte ontwerpen met verlengde schuren zorgen voor een veel betere weerstand tegen vervuiling. Een minpunt zijn de aangepaste buitenafmetingen, waardoor de totale omvang en het verzendvolume licht toenemen.
Productstructuur
3.1 Keramische buitenbehuizing
De uit één-gesinterde buitenschaal is gemaakt van elektrokeramiek met een hoge-dichtheid en is voorzien van meer-laagse paraplubakken. Deze structuur vergroot de kruipafstand aan het oppervlak en vermindert het risico op overslag van vervuiling in stoffige, vochtige of zoute -sproeiomgevingen aanzienlijk.
We gebruiken dikkere keramische wanden om breuk tijdens lange overzeese verzendingen te minimaliseren. Als praktische afweging- voegt dit ontwerp weinig gewicht en materiaalkosten toe in vergelijking met dunnere keramische behuizingen.
3.2 Zinkoxide-absorptiekern
De interne overspanningsbeveiligingskern is samengesteld uit precisie-zinkoxideschijven. We passen de stapelhoeveelheid aan zodat deze overeenkomt met de verschillende projectspanningsniveaus. Deze schijven schakelen automatisch tussen isolerende en geleidende toestanden om zich aan te passen aan veranderingen in de netspanning tijdens bedrijf.
Het apparaat vereist geen routinematige afstemming of onderhoud. Belangrijk is dat veldpersoneel de verzegelde behuizing niet mag openen. Bij ongeoorloofde demontage wordt de interne afdichting vernietigd en vervalt de productgarantie.
3.3 Afdichtingscomponenten en metalen fittingen
Dubbele composiet rubberen pakkingen dichten beide uiteinden van de keramische schaal af, waardoor vocht en fijn stof effectief uit de interne kernstructuur worden gehouden.

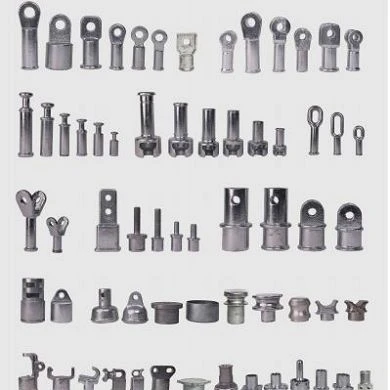

Er zijn twee hardwareopties beschikbaar: thermisch-gedompeld staal en 304 roestvrij staal. Gegalvaniseerde fittingen zijn voordelig voor gewone binnenlandse omgevingen. Kustlocaties vereisen echter roestvrijstalen hardware, omdat reguliere gegalvaniseerde accessoires snel corroderen onder aanhoudende zoute mist en de betrouwbaarheid van de aarding in de loop van de tijd verzwakken.
Productsterktes en -beperkingen
Gesinterd keramiek behoudt een constante diëlektrische sterkte na jarenlang buitengebruik. Polymeeromhulsels vertonen vaak barsten en veroudering na 6 tot 8 jaar blootstelling aan UV-licht, terwijl keramiek nauwelijks aan isolatievermogen verliest, waardoor herhaaldelijke vervangingskosten van apparatuur worden bespaard.
De monolithische structuur is bestand tegen windtrillingen en milde externe invloeden. Dankzij de volledige afdichting zijn ingewikkelde revisies overbodig; er zijn alleen regelmatige visuele patrouilles nodig, waardoor de werklast voor operatieteams wordt verlicht.
Opgemerkt moet worden dat de prestaties langzaam afnemen in zwaar vervuilde kust- en industriële zones. De levensduur onder zulke zware omstandigheden zal korter zijn dan in gewone landinwaartse omgevingen.
Toepassingsbereik
De serie Elektrokeramische overspanningsafleiders omvat spanningsgraden van 3 kV tot 220 kV. Geschikte scenario's zijn onder meer stedelijke en landelijke distributienetwerken, middelgrote en grote onderstations, lange- bovengrondse transmissiecircuits, on- hoogspanningssystemen op- locatie voor fabrieken, bovengrondse spoorlijnen, boosterstations voor wind- en zonne-energieprojecten, evenals chemische fabrieken en mijnbouwlocaties met ernstige vervuiling.
Elektrische prestaties en installatietips
De elektrokeramische overspanningsafleider past zich aan de netfrequenties van zowel 50 Hz als 60 Hz aan, waardoor hij compatibel is met de meeste gangbare stroomstandaarden die in overzeese projecten worden gebruikt. Verticale installatie is altijd onze voorkeursoplossing voor een stabiele werking op de lange- termijn.
Wanneer de ruimtebeperkingen ter plaatse- alleen horizontale montage toestaan, moeten we de interne stapelindeling van zinkoxideschijven dienovereenkomstig aanpassen. Deze structurele aanpassing zal onvermijdelijk kleine afwijkingen in de ontladingsnauwkeurigheid veroorzaken, een beperking waarmee rekening moet worden gehouden in het algehele projectontwerp.
De elektrokeramische overspanningsafleider ondergaat een volledige ontwerpverificatie en fabriekstests in overeenstemming met de IEC 60099-serie en GB/T 11032-specificaties, en voldoet volledig aan de technische kwalificatievereisten voor internationale aanbestedings- en exportprojecten.
Grondstofcontrole en aanpassingsservice
Belangrijke grondstoffen, waaronder keramische plano's, zinkoxideschijven, afdichtingsrubber en metalen hardware, ondergaan strikte inkomende tests vóór massaproductie. We passen de afmetingen van de stal, de kruipafstand en de inrichting aan op basis van de vervuilingsniveaus ter plaatse en de geografische omstandigheden.
Voor speciale projecten zijn niet-standaardaanpassingen beschikbaar, waarbij de hoogte van de behuizing, de afstand tussen de montagegaten, de structuur van de aansluitingen en een verbeterde anti-corrosiebehandeling worden gedekt. Wij leveren complete montagekits en formele maattekeningen ter bevestiging door de klant voorafgaand aan de productie.
Kwaliteitscontroleprocedures

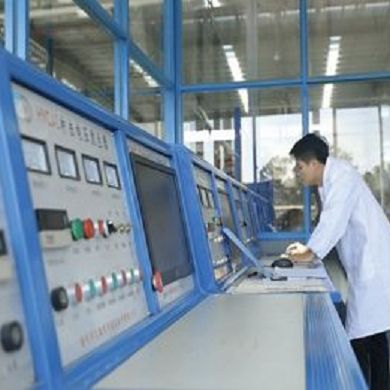

Inspectie loopt door elke productiefase. Elke partij keramische materialen wordt getest op dichtheid en sinterconsistentie. Elke zinkoxideschijf ondergaat een afzonderlijke screening om defecte eenheden met abnormale lekstroom uit te sluiten.

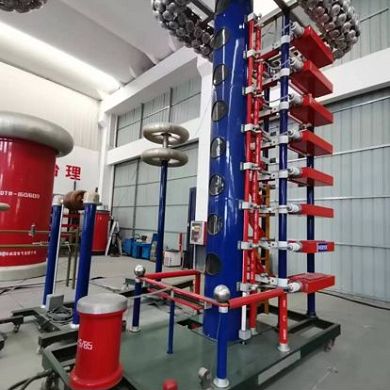

Er wordt steekproefsgewijze inspectie uitgevoerd op half-afgewerkte assemblages. Afgewerkte afleiders ondergaan lekstroomtests, bliksemrestspanningstests en isolatieverouderingstests. Geselecteerde batches voltooien vochtige warmtecyclustests om de betrouwbaarheid van de afdichting te verifiëren. Er kunnen volledige testrapporten worden verstrekt voor het indienen van offertes en de inklaring bij de douane.
Normen en technische ondersteuning
De producten voldoen aan de relevante internationale IEC-normen en de binnenlandse specificaties van GB/T. We bieden gericht modelselectieadvies op basis van de werkelijke omstandigheden ter plaatse om over-specificaties of niet-overeenkomende productselectie te voorkomen.
Er worden installatiehandleidingen, bedieningsdocumenten en vereenvoudigde onderhoudschecklists meegeleverd. Foutdiagnose op afstand en continue levering van reserveonderdelen zijn toegankelijk voor buitenlandse partners.
Verzending, betalingsvoorwaarden en kwaliteitsgarantie
Er kunnen monsters worden geregeld voor laboratoriumtests en kleinschalige veldproeven-. Klanten die bulkbestellingen plaatsen, kunnen onderhandelen over een gedeeltelijke terugbetaling van monsterkosten. Elke eenheid is omwikkeld met schok-bestendig schuim en verpakt in gegaste houten kisten met droogmiddelen om vochtschade tijdens zeetransport te voorkomen.
Beschikbare betalingsmethoden zijn onder meer T/T en onherroepelijke L/C. Voor coöperatieve kopers op lange termijn kunnen flexibele voorwaarden worden besproken.
Alle productiegegevens worden bewaard voor traceerbaarheid. Binnen de garantie bieden we gratis vervangingen en technische begeleiding voor fabrieksfouten-
