EC Insulator Jiangxi Co., Ltd. is een van de meest betrouwbare fabrikanten en leveranciers van 750 kva droge transformatoren in China. Met onze ruime ervaring streven wij ernaar om hoogwaardige, op maat gemaakte service aan te bieden. Aarzel niet om groothandel premium 750 kva droge transformator gemaakt in China hier vanuit onze fabriek te kopen.

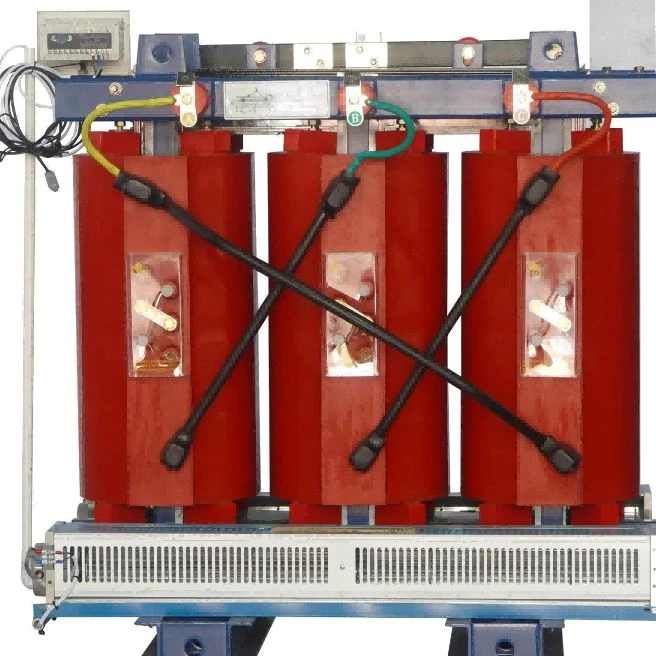

Productintroductie
De droge transformator van 750 kVA wordt doorgaans gekozen voor binnendistributiesystemen waarbij een voeding met gemiddelde- capaciteit vereist is voor industriële en commerciële faciliteiten. Typische toepassingen zijn onder meer fabrieken, kantoorgebouwen, ziekenhuizen, datacentra en andere projecten met speciale elektrische ruimtes.
In veel installaties wordt het transformatorvermogen bepaald door meer dan de huidige stroomvraag. Kenmerken van de uitrusting, bedrijfsschema's, toekomstige uitbreiding van de belasting en beschikbare installatieruimte worden ook beoordeeld tijdens de selectiefase.
Door gebruik te maken van gegoten epoxyharsisolatie in plaats van vloeistofisolatie, vermijdt deze transformator de zorgen over olielekkage die normaal gesproken gepaard gaan met in olie ondergedompelde units. De solide isolatiestructuur vermindert ook routinematig onderhoudswerk in verband met olie-inspectie en -vervanging.
Voor een droge transformator van het 750 kVA-type moeten elektrische parameters zoals spanningsverhouding, frequentie, impedantiespanning en verbindingsgroep vóór productie worden bevestigd. Deze details zijn rechtstreeks van invloed op het wikkelontwerp, de temperatuurprestaties en de compatibiliteit met het distributienetwerk van de klant.
Technisch ontwerp en belangrijkste kenmerken
De prestaties van de transformator zijn afhankelijk van de coördinatie tussen het magnetische circuit, de wikkeling en het isolatiesysteem.
Voor de kernassemblage worden korrel-georiënteerde siliciumstaalplaten gebruikt. Tijdens de productie worden het snijproces en de stapelconditie zorgvuldig gecontroleerd, omdat de kernkwaliteit een directe invloed heeft op het nullastverlies, de bedrijfsefficiëntie en de akoestische prestaties.
Het wikkelgedeelte maakt gebruik van zuurstof-vrije koperen geleiders. Vergeleken met gewone geleidermaterialen helpt koper met stabiele geleidbaarheid de huidige transmissieprestaties onder continue belastingsomstandigheden te behouden. Bij het ontwerp van de wikkelstructuur is ook rekening gehouden met de mechanische sterkte tijdens kortsluitomstandigheden.
Na de productie van de spoel wordt een vacuümgietproces van epoxyhars toegepast. In plaats van simpelweg het wikkeloppervlak te bedekken, dringt de hars door isolatiespleten en vormt na uitharding een compacte vaste structuur. Controle van de vacuümdruk, harsconditie en uithardingstemperatuur is belangrijk tijdens deze fase.
Voor toepassingen waarbij bewaking van de bedrijfstoestand vereist is, kunnen PT100-temperatuursensoren op wikkelingsfasen worden geïnstalleerd. Temperatuurgegevens die tijdens het gebruik worden verzameld, kunnen onderhoudspersoneel helpen abnormale temperatuurveranderingen in een vroeg stadium te identificeren.
Toepassingen en installatievoorwaarden
Fabrieken met productieapparatuur zijn een van de meest voorkomende toepassingsgebieden voor dit capaciteitsbereik. Bij dergelijke projecten besteden ingenieurs gewoonlijk aandacht aan de startstroom van de motor, belastingsschommelingen en de invloed van vermogenselektronische apparatuur.
Commerciële gebouwen en publieke voorzieningen hebben vaak verschillende prioriteiten. Beperkte elektrische ruimte, ventilatievoorzieningen, geluidseisen en brandveiligheidsvoorschriften kunnen van invloed zijn op het uiteindelijke installatieplan.
Ziekenhuizen en datacentra hebben een stabiele elektrische werking nodig, omdat veel aangesloten systemen geen onverwachte onderbrekingen kunnen tolereren. De selectie van transformatoren wordt daarom samen met het algehele ontwerp van de stroomverdeling overwogen.
Omgevingsomstandigheden mogen bij de projectplanning niet over het hoofd worden gezien. Temperatuur, vochtigheid, hoogte en vervuilingsniveau kunnen de isolatiecoördinatie en koelprestaties beïnvloeden, vooral in kustgebieden of industriële gebieden.
Productieproces en kwaliteitsinspectie
De productie begint met de inspectie van binnenkomend materiaal. Siliciumstaalplaten, koperen geleiders, epoxyharsverbindingen en isolatiematerialen worden gecontroleerd voordat ze de werkplaats betreden.
Na materiaalgoedkeuring gaat het productieproces verder met kernassemblage, spoelproductie, isolatiebehandeling en eindmontage. Elke fase heeft zijn eigen controlevereisten omdat de elektrische prestaties afhankelijk zijn van de nauwkeurigheid van meerdere productiestappen.
Vacuümgieten is een cruciaal onderdeel van de productie van droge transformatoren. Technici monitoren de harstemperatuur, de vacuümomstandigheden en de uithardingstijd tijdens het proces om de consistentie van de isolatie in de hele wikkelconstructie te behouden.
Vóór verzending ondergaan voltooide transformatoren fabriekstests. Standaard inspectie-items omvatten isolatieweerstand, wikkelingsweerstand, spanningsverhouding, diëlektrische weerstand en temperatuurstijgingstests.
Testresultaten worden samen met productiedocumenten vastgelegd voor kwaliteitsbewaking en klantbeoordeling.
Technische specificaties
|
Item |
Beschrijving |
|
Producttype |
Droge distributietransformator |
|
Nominaal vermogen |
750kVA |
|
Fase |
Drie fasen |
|
Frequentie |
50 Hz / 60 Hz |
|
Primaire spanning |
Aangepast |
|
Secundaire spanning |
Aangepast |
|
Isolatiesysteem |
Epoxyhars gegoten isolatie |
|
Koelmethode |
Lucht natuurlijke koeling (AN) |
|
Kernmateriaal |
Korrel-Georiënteerd siliciumstaal |
|
Wikkelmateriaal |
Zuurstof-Gratis koper |
|
Isolatieklasse |
F/H-klasse |
|
Temperatuurbewaking |
PT100-sensoren |
|
Toepasselijke norm |
IEC 60076 |
Aanvullende elektrische parameters, waaronder impedantiespanning, vectorgroep en behuizingsvereisten, worden geëvalueerd op basis van projectomstandigheden.
Productiecontrole en technische ondersteuning
Kwaliteitsmanagement wordt gedurende het hele productieproces uitgevoerd en niet alleen tijdens de laatste inspectiefase.
Materiaalcontrole, processupervisie en elektrische tests worden gecombineerd om de consistentie tussen verschillende transformatoreenheden te behouden. Er wordt bijzondere aandacht besteed aan de isolatiekwaliteit, montagenauwkeurigheid en testresultaten.
Voor internationale projecten kunnen klanten technische bestanden nodig hebben vóór installatie of goedkeuring. EC INSULATOR kan specificaties, tekeningen, testrapporten en andere gerelateerde documenten voorbereiden voor technische beoordeling.
De communicatie tijdens het project is vooral gericht op het bevestigen van technische details, waarbij verschillen tussen de initiële ontwerpinformatie en de uiteindelijk geleverde apparatuur worden vermeden.
