EC Insulator Jiangxi Co., Ltd. is een van de meest betrouwbare fabrikanten en leveranciers van zinkoxide-overspanningsafleiders in China. Met onze ruime ervaring streven wij ernaar om hoogwaardige, op maat gemaakte service aan te bieden. Aarzel niet om hier vanuit onze fabriek een groothandel in hoogwaardige zinkoxide-overspanningsafleider te kopen, gemaakt in China.
Productbeschrijving
EC INSULATOR-benodigdhedenZinkoxide-overspanningsafleidervoor middenspanningsstroomdistributiesystemen, ontworpen om transformatoren, schakelapparatuur en andere elektrische apparatuur te beschermen tegen blikseminslagspanning en schakeloverspanning.
DeZinkoxide-overspanningsafleidermaakt gebruik van zinkoxide (ZnO) metaaloxidevaristortechnologie als belangrijkste beschermingscomponent. Onder normale bedrijfsomstandigheden behouden de ZnO-elementen stabiele isolatie-eigenschappen, terwijl ze tijdens overspanningsgebeurtenissen snel overtollige spanningsenergie afvoeren via het aardingssysteem.
Vervaardigd met een behuizing van composiet siliconenrubber, deZinkoxide-overspanningsafleiderbiedt isolatiebescherming buitenshuis en is geschikt voor distributienetwerken, onderstations en industriële energietoepassingen. Afhankelijk van de projectvereisten kunnen verschillende nominale spanningsniveaus, installatiestructuren en technische configuraties worden geleverd.
Constructie en werkingsprincipe
De interne structuur van de overspanningsafleider bestaat hoofdzakelijk uit ZnO-varistorelementen, isolatiebehuizingen, afdichtingscomponenten en metalen fittingen.
De ZnO-varistor is het belangrijkste elektrische onderdeel van de afleider. Dankzij de niet-lineaire spanning-stroomkarakteristieken kan de apparatuur stabiele prestaties behouden onder normale systeemspanning en tegelijkertijd snel reageren tijdens blikseminslag of schakelpieken.

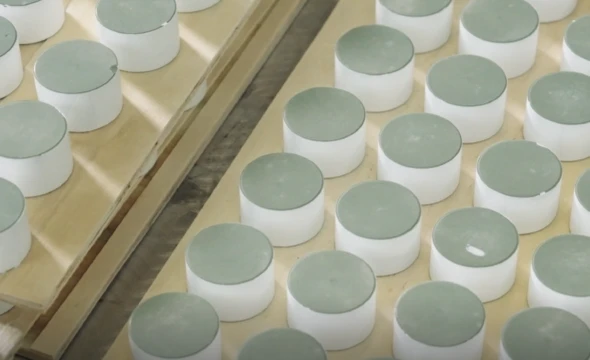

De ZnO-elementen worden vervaardigd volgens verschillende nominale spannings- en ontladingsvereisten. Hun elektrische parameters hebben een directe invloed op de restspanningsprestaties en het absorptievermogen van piekenergie.
Interne- hoogspanningslaboratoriumtest
De interne ZnO-varistorblokken absorberen transiënte piekenergie en zorgen voor een gecontroleerd ontladingspad naar het aardingssysteem. Dit beschermingsprincipe helpt de impact van overspanning op elektrische apparatuur te verminderen.
Composiet behuizingsontwerp
De externe isolatiestructuur maakt gebruik van een behuizing van siliconenrubbercomposiet met meerdere schuren om de kruipafstand te vergroten en de isolatieprestaties te verbeteren.
Vergeleken met traditionele porseleinen behuizingsconstructies biedt het composietontwerp een lager gewicht en een eenvoudiger installatie. Het behuizingsmateriaal is geschikt voor buitenomgevingen waar vocht, vervuiling en temperatuurveranderingen de isolatieprestaties kunnen beïnvloeden.

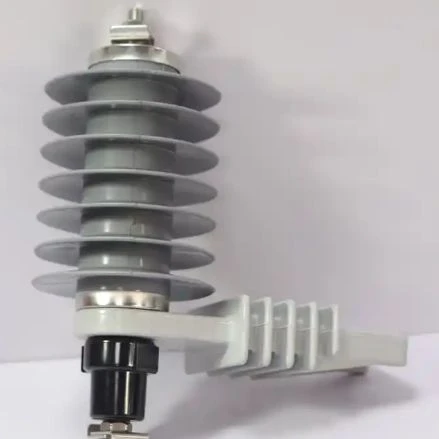

Afbeelding: Zinkoxide-overspanningsafleider met composiet behuizing
De afgedichte structuur helpt de interne componenten te beschermen tegen invloeden van buitenaf en ondersteunt een stabiele werking tijdens langdurig- gebruik.
Assortiment
EC INSULATOR levert 10kA zinkoxide-overspanningsafleiders die verschillende spanningsniveaus dekken voor middenspanningsdistributiesystemen.
De YH5W-serie omvat:
|
Model |
Nominale spanning |
|
YH5W-3 |
3kV |
|
YH5W-6 |
6 kV |
|
YH5W-9 |
9 kV |
|
YH5W-10 |
10 kV |
|
YH5W-11 |
11 kV |
|
YH5W-12 |
12 kV |
|
YH5W-15 |
15 kV |
|
YH5W-18 |
18kV |
|
YH5W-21 |
21 kV |
|
YH5W-24 |
24kV |
|
YH5W-27 |
27 kV |
|
YH5W-30 |
30kV |
|
YH5W-33 |
33kV |
|
YH5W-36 |
36kV |
Productparameters kunnen worden aangepast aan de technische eisen van de klant, inclusief spanningsniveau, montagestructuur en aansluitmethode.
Technische specificaties
|
Item |
Beschrijving |
|
Producttype |
Zinkoxide-overspanningsafleider |
|
Beschermingselement |
ZnO-metaaloxidevaristor |
|
Woningtype |
Composiet siliconenrubberbehuizing |
|
Structuur |
Gapless metaaloxidetype |
|
Nominale ontlaadstroom |
10kA |
|
Nominale spanningsbereik |
3kV-36kV |
|
Toepassingsspanning |
Middenspanningssysteem |
|
Installatietype |
Buiteninstallatie |
|
Standaard |
IEC 60099-4 |
Belangrijkste kenmerken
ZnO-varistorbescherming
Het zinkoxide-element biedt niet-lineaire elektrische eigenschappen, waardoor de afleider kan reageren op plotselinge spanningsveranderingen en overmatige piekenergie kan ontladen.
Behuizing van siliconenrubbercomposiet
De lichtgewicht behuizingsstructuur biedt externe isolatiebescherming terwijl de geschikte elektrische prestaties in buitenomgevingen behouden blijven.
Flexibele spanningsselectie
Er zijn verschillende modellen beschikbaar voor middenspanningsnetwerken, waardoor selectie mogelijk is op basis van systeemspanning en vereisten voor apparatuurbescherming.
Compacte installatiestructuur
Het ontwerp ondersteunt installatie op distributieapparatuur, transformatoren en bovenleidingsystemen waarbij rekening moet worden gehouden met de ruimte- en onderhoudsomstandigheden.
Sollicitatie
De zinkoxide-overspanningsafleider wordt toegepast in elektrische middenspanningsnetwerken waar bescherming tegen bliksem en schakeloverspanning vereist is.
Typische installatielocaties zijn onder meer:
- Distributietransformatoren
- Bovengrondse distributielijnen
- Schakelapparatuur
- Buitenstations
- Industriële stroomdistributiesystemen
- Elektrische nutsnetwerken
Het product wordt vaak geselecteerd voor projecten die een stabiele isolatiebescherming en een verminderd risico op transiënte spanningsgebeurtenissen vereisen.

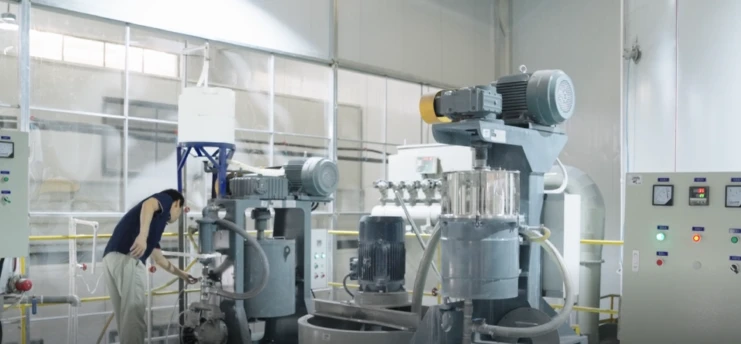

Productie en testen
Gedurende het gehele productieproces wordt kwaliteitscontrole uitgevoerd. Binnenkomende materialen, waaronder ZnO-varistorelementen, siliconenrubberbehuizingen en metalen componenten, worden vóór montage gecontroleerd.
Na montage en afdichting wordt elke overspanningsafleider getest om de isolatieprestaties en elektrische kenmerken te verifiëren. Testrapporten en technische documenten kunnen worden verstrekt op basis van projectvereisten.
